Hướng dẫn cách sử dụng máy đo khí thải Testo 350

hướng dẫn sử dụng máy đo phân tích khí thải testo 350

Máy đo khí thải Co, CO2 Testo 350

Máy đo khí thải testo 350 được hiệu chuẩn dễ dàng tại hiện trường với bình khí chuẩn
Cảm biến CO được bù ảnh hưởng của H₂
Bộ lọc cảm biến chống nhiễm chéo giữa các khí
Tăng phạm vi đo lường cho các phép đo không hạn chế ngay cả khi nồng độ khí cao hơn
Dễ dàng thay đổi cảm biến khí

Mô tả
Đánh giá (0)

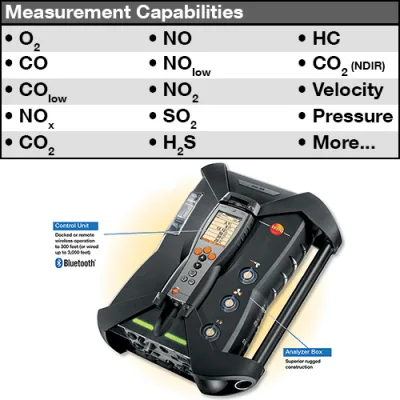

Testo 350 là máy đo và phân tích khí thải CO và CO2 ống khói công nghiệp toàn diện. Đây là thiết bị đo phân tích mạnh mẽ nhất hiện nay, đo nồng độ khí: O2, CO, NO, NO2, NOx, SO2, CO2, H2S, CxHy cùng các thông số khác.

Máy đo khí thải Co, CO2 Testo 350

Máy đo khí thải testo 350 được chứng nhận bởi các tổ chức TUV (Đức), MCERTS (Anh), EPA (Mỹ), Thông tư số: 24/2017/TT-BTNMT… ứng dụng trong lĩnh vực đo lường phát thải công nghiệp

Máy đo khí thải ống khói testo 350 đo nồng độ khí: O₂, CO, NO, NO₂, NO_x, SO₂, CO₂, H₂S, C_xH_y, nhiệt độ, vận tốc lưu lượng khí thải, áp suất, hiệu suất đốt,…

Bên cạnh đó, với kỹ thuật xử lý khí thải với bộ chuẩn bị khí (Gas cooler system) trước khi đưa vào cảm biến đo. Khí thải được khử ẩm thành khí khô đảm bảo kết quả ổn định và chính xác

Kể từ tháng 8/2017, máy đo khí thải công nghiệp testo 350 chính thức có phiên bản tiếng Việt Xem chi tiết

=> xem và tải hướng dẫn sử dụng tiếng Việt tại đây

Thông tin chi tiết về máy đo khí thải testo 350

Ống dẫn khí được thiết kế đặc biệt với đường kính 2mm tiết kiệm khí hiệu chuẩn và thành ống không hấp thụ khí NO_x/SO₂ giúp kết quả đo chính xác
Bơm lấy mẫu tự điều chỉnh đảm bảo lưu lượng ổn định với ống dẫn khí dài đến 16,2m
Đầu lấy mẫu khí với nhiều lựa chọn: nhiệt độ tối đa từ 500 °C đến 1.800 °C, chiều dài từ 180mm đến 2,5m phù hợp với nhiều ứng dụng thực tế
Bộ pha loãng giúp thiết bị mở rộng dải đo lên đến 40 lần
Máy đo khí thải testo 350 được hiệu chuẩn dễ dàng tại hiện trường với bình khí chuẩn
Cảm biến CO được bù ảnh hưởng của H₂
Bộ lọc cảm biến chống nhiễm chéo giữa các khí
Tăng phạm vi đo lường cho các phép đo không hạn chế ngay cả khi nồng độ khí cao hơn

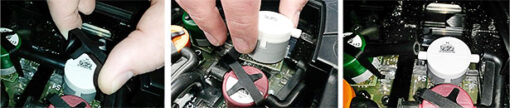

Dễ dàng thay đổi cảm biến khí
Hệ thống khép kín giúp bảo vệ tránh tác động khi sử dụng trong điều kiện khắc nghiệt
Tự động xử lý các chương trình đo trong một khoảng thời gian dài

Thông số kỹ thuật

Nhiệt độ – NTC
Phạm vi đo	-20 đến + 50 °C
Độ chính xác	±0,2 °C (-10 đến +50 °C)
Độ phân giải	0,1 °C (-20 đến +50 °C)

Đầu dò nhiệt độ môi trường xung quanh

Nhiệt độ – TC loại K (NiCr-Ni)

Phạm vi đo

-200 đến +1370 °C

Độ chính xác

±0,4 °C (-100 đến +200 °C)

±1 °C (-200 đến -100,1 °C)

±1 °C (200,1 đến 1370 °C)

Độ phân giải

0,1 °C (-200 đến +1370 °C)

Nhiệt độ – TC Loại S (Pt10Rh-Pt)
Phạm vi đo	0 đến +1760 °C
Độ chính xác	±1 °C (0 đến +1760 °C)
Độ phân giải	0,1 °C (0 đến +1760 °C)

Áp suất chênh lệch

Phạm vi đo

-40 đến +40 hPa

-200 đến +200 hPa

Độ chính xác

±1,5 % of mv (-40 đến -3 hPa)

±1,5 % of mv (+3 đến +40 hPa)

±0,03 hPa (-2.99 đến +2,99 hPa)

±1,5 % of mv (-200 đến -50 hPa)

±1,5 % of mv (+50 đến +200 hPa)

±0,5 hPa (-49,9 đến +49,9 hPa)

Độ phân giải

0,01 hPa (-40 đến +40 hPa)

0,1 hPa (-200 đến +200 hPa)

Áp suất tuyệt đối
Phạm vi đo	600 đến 1150 hPa
Độ chính xác	±10 hPa
Độ phân giải	1 hPa

Cảm biến đo khí thải

Khí O₂
Phạm vi đo	0 đến 25 %
Độ chính xác	±0,2 %
Độ phân giải	0,01 %
Thời gian đáp ứng t₉₀	20 giây (t95)

Khí CO (bù H₂)
Phạm vi đo	0 đến +10000 ppm
Độ chính xác	±5 % of mv
Độ phân giải	1 ppm
Thời gian đáp ứng t₉₀	40 giây

Khí CO_low
Phạm vi đo	0 đến 500 ppm
Độ chính xác	±5 % of mv (+40 đến +500 ppm) ±2 ppm (0 đến 39,9 ppm)
Độ phân giải	0,1 ppm (0 đến +500 ppm)
Thời gian đáp ứng t₉₀	40 giây

Khí NO
Phạm vi đo	0 đến +4000 ppm
Độ chính xác	±5 % of mv
Độ phân giải	1 ppm
Thời gian đáp ứng t₉₀	30 giây

Khí NO_low
Phạm vi đo	0 đến 300 ppm
Độ chính xác	±5 % giá trị đo ±2 ppm (0 đến 39,9 ppm)
Độ phân giải	±0,1 ppm
Thời gian đáp ứng t₉₀	30 giây

Khí NO₂
Phạm vi đo	0 đến +500 ppm
Độ chính xác	±5 % of mv (+100 đến +500 ppm) ±5 ppm (0 đến 9,99 ppm)
Độ phân giải	0,1 ppm
Thời gian đáp ứng t₉₀	40 giây

Khí SO₂
Phạm vi đo	0 đến +5000 ppm
Độ chính xác	±5 % of mv
Độ phân giải	1 ppm
Thời gian đáp ứng t₉₀	30 giây

Hiệu suất đốt (effectivity)

Phạm vi đo	0 đến +120 %
Độ phân giải	0,1 %

Hiệu suất lò (Flue gas loss)
Phạm vi đo	0 đến 99,9 %
Độ phân giải	0,1 % (0 đến 99,9 %)

Điểm sương (tính toán)
Phạm vi đo	0 đến +99,9 °Ctd
Độ phân giải	0,1 °Ctd (0 đến + 99,9 °Ctd)

Khí CO₂ (tính từ O₂)
Phạm vi đo	0 đến CO₂ max
Độ chính xác	±0,2 Vol.%
Độ phân giải	0,01 Vol.%

Khí H₂S
Phạm vi đo	0 đến 300 ppm
Độ chính xác	±5 % of mv (+40 đến 300 ppm) ±2 ppm (0 đến 39,9 ppm)
Độ phân giải	0,1 ppm (0 đến 300 ppm)
Thời gian đáp ứng t₉₀	35 giây

Khí CO₂ – NDIR
Phạm vi đo	0 đến +50%
Độ chính xác	±0,3 Vol.% +1 % of mv (0 đến 25 vol.%) ±0,5 Vol.% +1,5 % of mv (25 đến 50 Vol.%)
Độ phân giải	0,01 Vol.% + 1 % of mv (0 đến 25 Vol.%) 0,1 Vol.% (> 25 Vol.%)
Thời gian đáp ứng t₉₀	10 giây

Vận tốc / lưu lượng
Phạm vi đo	0 đến +40 m/s
Độ phân giải	0,1 m/s (0 đến +40 m/s)

Metan (CH₄)
Phạm vi đo	100 đến 40000 ppm
Độ chính xác	< 400 ppm (100 đến 4000 ppm) < 10 % of mv (> 4000 ppm)
Độ phân giải	10 ppm
Min. O₂ yêu cầu trong khí lò	2 % + (2 x mV methane)
Thời gian đáp ứng t₉₀	< 40 giây
Yếu tố đáp ứng	1

Propan (C₃H₈)
Phạm vi đo	100 đến 21000 ppm
Độ chính xác	< 400 ppm (100 đến 4000 ppm) < 10 % of mv (> 4000 ppm)
Độ phân giải	10 ppm
Min. O₂ yêu cầu trong khí lò	2 % + (5 x mV propane)
Thời gian đáp ứng t₉₀	< 40 giây
Yếu tố đáp ứng	1,5

Butan (C₄H₁₀)
Phạm vi đo	100 đến 18000 ppm
Độ chính xác	< 400 ppm (100 đến 4000 ppm) < 10 % of mv (> 4000 ppm)
Độ phân giải	10 ppm
Min. O₂ yêu cầu trong khí lò	2 % + (6,5 x mV butan)
Thời gian đáp ứng t₉₀	< 40 giây
Yếu tố đáp ứng	2

Cảm biến HC được điều hiệu chuẩn mặc định theo CH₄. Người sử dụng có thể yêu cầu hiệu chuẩn theo C₃H₈ hoặc C₄H₁₀

Dữ liệu kỹ thuật chung
Kích thước	330 x 128 x 438 mm
Nhiệt độ hoạt động	-5 đến +45 °C
Vật liệu bảo vệ	ABS
Lớp bảo vệ	IP40
Bảo hành	1 năm (ngoại trừ các bộ phận bị hư hỏng ví dụ như cảm biến khí, vv) Cảm biến CO: 12 tháng Cảm biến CO₂-IR: 24 tháng Bộ cảm biến NO2: 12 tháng Cảm biến O₂: 18 tháng Cảm biến SO₂: 12 tháng Cảm biến H₂S: 12 tháng Cảm biến CxHy: 12 tháng Bảo hành áp dụng cho tải cảm biến trung bình; Pin sạc được: 12 tháng Cảm biến NOlow: 12 tháng; Không có cảm biến 12 tháng Cảm biến COlow 12 tháng
Loại pin	Pin lithium
Thời gian sử dụng pin	5 giờ
Cung cấp năng lượng	Nguồn điện AC 100V đến 240V (50 đến 60 Hz)
Điện áp DC đầu vào	Từ 11V đến 40V
Nguồn kích hoạt	Điện áp từ 5 đến 12 Volt (cạnh) > 1 giây: 5 V / tối đa, 5 mA, 12 V / max. 40 mA
Độ ẩm (tối đa)	Nhiệt độ điểm sương 70 °C
Tính toán nhiệt độ điểm sương	0 °Ctd; 99 °Ctd
Bụi (tối đa)	20 g/m³ bụi trong khí lò
Áp suất âm	-300 mbar
Áp suất dương	50 mbar
Chiều dài ống dẫn khí	16,2 m (tương ứng với 5 bộ mở rộng ống thăm dò)
Lưu lượng bơm	1 lít/phút
Bộ nhớ (tối đa)	250.000 giá trị đo
Nhiệt độ bảo quản	-20 đến + 50 °C
Trọng lượng	4800 g
