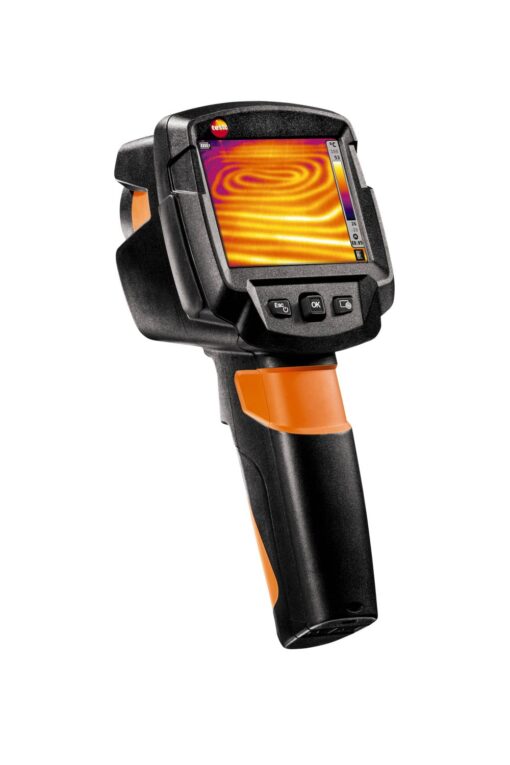

Camera nhiệt Testo 870-1 Thermal Imager
Máy ảnh nhiệt Testo 870-1 đã ngừng sản xuất. Vui lòng xem Testo 875-1 Thermal Imager để thay thế.

Máy ảnh nhiệt Testo 870-1 kết hợp sự đơn giản hóa điểm và chụp với hình ảnh hồng ngoại chất lượng mà bạn cần để hoàn thành công việc. 870-1 có độ phân giải 160 x 120 và độ nhạy 0,1 ° C, vượt quá hướng dẫn RESNET để xây dựng các ứng dụng nhiệt.
Với tùy chọn Testo Super Resolution có sẵn, độ phân giải hình ảnh được lưu trữ có thể tăng lên 320 x 240 pixel. Super Resolution sử dụng các chuyển động tinh tế của cơ thể để chụp nhiều pixel hơn trong khi chụp ảnh. Dữ liệu bổ sung này được hợp nhất thành một hình ảnh mới với độ phân giải cao gấp bốn lần.
Sử dụng đơn giản với ống kính
Ống kính góc rộng 34 ° của máy ảnh nhiệt Testo 870-1 cung cấp một trường nhìn rộng hơn, cho phép bạn nhìn thấy nhiều hơn ở một nơi chật hẹp, hoặc để hình ảnh các vật thể rất lớn mà không cần ở xa.
Ống kính cố định được tối ưu hóa cho một tiêu điểm lý tưởng trong mọi trường hợp, từ 19 inch đến vô cùng. 870-1 có phạm vi nhiệt độ tốt nhất trong lớp, đo từ -4 đến 536 ° F. Đo nhiệt độ có thể được thực hiện với các điểm trung tâm, hoặc Testo 870-1 có thể tự động phát hiện các điểm nóng và lạnh trong hình ảnh.
Giao diện người dùng đơn giản chỉ sử dụng ba nút không điều hướng menu. Vận hành camera trong khi bảo vệ không bao giờ dễ dàng hơn. Màn hình LCD 3,5 inch lớn của 870-1 cho một cái nhìn rõ ràng về những gì đang xảy ra, và tín hiệu video có thể được cấp cho PC thông qua cáp USB tiêu chuẩn. Bộ nhớ trong sẽ lưu trữ 2000 hình ảnh có thể được tải xuống và phân tích trên PC với phần mềm IRSoft đi kèm.
Tính năng, đặc điểm
- Độ phân giải 160 x 120
- Pixel 19.200
- Độ nhạy 100 mK
- Ống kính góc rộng 34 ° x 26 °
- Tối ưu hóa tập trung cố định
- Tùy chọn nâng cấp SuperResolution 320 x 240
- Phạm vi nhiệt độ -4 đến 536 ° F
- Màn hình LCD 3,5 inch
- Tệp hình ảnh đa định dạng BMT, JPEG
- Bộ nhớ trong 1,6 GB (hình ảnh 2000)
- Đạt tiêu chuẩn RESNET
Thông số kỹ thuật máy ảnh nhiệt Testo 870-1
HÌNH ẢNH | |
Độ phân giải | 160 x 120 pixel |
Tổng số điểm ảnh | 19.200 |
Độ nhạy nhiệt (NETD) | <0,1 ° C (100 mK) ở 30 ° C |
Độ chính xác | ± 2% hoặc ± 2 ° C |
Phạm vi nhiệt độ | -4 đến 536 ° F (-20 đến 280 ° C) |
Field of View / Khoảng cách lấy nét tối thiểu | 34 ° x 26 ° / 19 inch |
Máy ảnh | không ai |
Tiêu điểm | Tập trung cố định |
Trưng bày | Màn hình LCD màu 3,5 “(320 x 240 pixel) |
Tỷ lệ khung hình | 9 Hz |
Loại hình ảnh | Hình ảnh IR |
| |
PHÂN TÍCH | |
Chế độ đo lường | Vị trí trung tâm, tự động nóng / lạnh tại chỗ |
| |
LƯU TRỮ TẬP TIN | |
Khả năng lưu trữ | 1.6 GB,> 2000 hình ảnh (không có SuperResolution) |
Định dạng hình ảnh | BMT, JPG |
Định dạng xuất | BMP, JPG, PNG, XLS, CSV |
Video ra | USB |
| |
KẾT NỐI | |
Phần mềm kèm theo | IRSoft cho PC |
| |
THÔNG SỐ KỸ THUẬT CHUNG | |
Nhiệt độ hoạt động | 5 đến 122 ° F (-15 đến 50 ° C) @ 20 đến 80% RH, không ngưng tụ |
Nhiệt độ lưu trữ | -22 đến 140 ° F (-30 đến 60 ° C) @ 20 đến 80% RH, không ngưng tụ |
Cung cấp năng lượng | Pin sạc Li-Ion |
Tuổi thọ pin | 4 giờ ở 68 ° F (20 ° C) |
Hệ thống sạc | Trong bộ chuyển đổi AC camera / bộ sạc ngoài tùy chọn |
Thời gian sạc | Xấp xỉ. 5 giờ qua thiết bị chính |
Xấp xỉ. 8 giờ qua giao diện USB của PC |
Bảo vệ sự xâm nhập | IP54 |
Kích thước | 8,6 x 3,8 x 3,7 “(219 x 96 x 95 mm) |
Cân nặng | 1,2 lbs (550 g), bao gồm pin |
Bao gồm
Testo 870-1 Thermal Imager, vỏ cứng, phần mềm IRSoft, nguồn điện, pin, hướng dẫn sử dụng và chứng nhận sự phù hợp.
Thông tin bảo hành
Máy ảnh nhiệt Testo 870-1 có bảo hành giới hạn 2 năm.
Camera nhiệt Testo 870-2
testo 870-2 – Thiết bị chụp ảnh nhiệt độ cao cấp, nhỏ gọn dễ dàng để xử lý
Chất lượng hình ảnh cao cấp: Độ phân giải hồng ngoại 160 x 120 pixel / 320 X 240 pixel *
Đo các chênh lệch nhiệt độ nhỏ nhất – độ nhạy nhiệt <100 mK
Camera testo 870- 2 kỹ thuật số tích hợp là camera chụp ảnh nhiệt dễ sử dụng để chụp ảnh nhiệt chuyên nghiệp nhanh chóng và đáng tin cậy trong các thiết lập công nghiệp và thương mại và quản lý cơ sở. Nó linh hoạt như biến thể testo 870-1, nhưng với camera kỹ thuật số tích hợp.
Chi tiết máy ảnh nhiệt Testo 870-2
Camera hình ảnh nhiệt của loạt testo 870 đã được thiết kế và phát triển đặc biệt cho các chuyên gia từ các lĩnh vực như HVAC, xây dựng, bảo dưỡng cơ điện và quản lý cơ sở.
Mục tiêu mà chúng tôi đặt ra là xây dựng một camera chụp ảnh nhiệt dễ sử dụng và cho phép bạn làm việc nhanh hơn và hiệu quả hơn trong khi vẫn cung cấp cho bạn hình ảnh nhiệt chuyên nghiệp.
Các khu vực ứng dụng máy ảnh nhiệt testo 870-2 Máy ảnh chụp nhiệt testo 870-2 được thiết kế cho các ứng dụng là một phần của công việc bảo trì và lắp đặt hàng ngày trong ngành công nghiệp và thương mại. Cam kết của chúng tôi: sản xuất nhanh và an toàn và kiểm soát chất lượng.
Mô tả chung
camera chụp ảnh nhiệt testo 870-2 – điểm nổi bật kỹ thuật Máy ảnh chụp nhiệt với công nghệ hiện đại:
• 19.200 điểm đo nhiệt độ để phát hiện chính xác cao. Độ phân giải hồng ngoại 160 x 120 pixel • Công nghệ SuperResolution (tùy chọn) để nâng cao chất lượng hình ảnh lên 320 x 240 pixel • Độ nhạy nhiệt <100 mK, thậm chí có thể nhìn thấy sự khác biệt nhỏ nhất về nhiệt độ.
Tầm nhìn phân bố nhiệt độ tự động của đối tượng đo • Máy theo dõi điểm nóng và lạnh tự động hiển thị trực tiếp tình trạng nhiệt độ tới hạn • Máy ảnh kỹ thuật số trên máy ảnh 3.1 megapixel cung cấp hình ảnh thực song song với hình ảnh nhiệt. Giúp dễ dàng phân bổ ảnh nhiệt cho mục đích ghi nhật ký hoặc làm phương tiện chứng minh • Có thể lưu ảnh nhiệt dưới dạng JPEG
Thông số kỹ thuật camera nhiệt 870-2
Đầu ra hình ảnh hồng ngoại |
---|
Tiêu điểm | Tập trung cố định |
Độ phân giải hồng ngoại | 160 x 120 pixel |
Tốc độ làm mới hình ảnh | 9 Hz |
Siêu giải quyết (IFOV) | 2,3 mrad |
SuperResolution (Pixel) | 320 x 240 pixel |
Độ phân giải hình học (IFOV) | 3,68 mrad |
Khoảng cách lấy nét tối thiểu | <0,5 m (Cố định tiêu điểm) |
Góc nhìn | 34 ° x 26 ° |
Độ nhạy nhiệt | <100 mK ở +30 ° C |
Phạm vi quang phổ | 7,5 đến 14 µm |
Hình ảnh đầu ra trực quan |
---|
Khoảng cách lấy nét tối thiểu | 0,5 m |
Kích cỡ hình | 3,1 MP |
Trình bày ảnh |
---|
Tùy chọn hiển thị | Hình ảnh IR / hình ảnh thực |
Màu sắc | 4 (sắt, cầu vồng, lạnh nóng, xám) |
Loại hiển thị | Màn hình LCD 3,5 inch với 320 x 240 pixel |
Đo lường |
---|
Nhiệt độ phản xạ | thủ công |
Phạm vi đo | -20 đến +280 ° C |
Độ chính xác | ± 2 ° C, ± 2% của mv |
Phát xạ | 0,01 đến 1 |
Chức năng đo lường |
---|
Chức năng phân tích | Đo điểm trung tâm, nhận biết điểm nóng / lạnh |
Thiết bị Imager |
---|
Máy ảnh kỹ thuật số | Đã bao gồm |
Chế độ toàn màn hình | Đã bao gồm |
Bộ nhớ JPEG | Đã bao gồm |
Ống kính tiêu chuẩn | 34 ° x 26 ° |
Bộ lưu trữ hình ảnh |
---|
Hình ảnh định dạng tệp | .bmt; .jpg; tùy chọn xuất trong .bmp; .jpg; .png; .csv; .xls |
Thiết bị lưu trữ | Bộ nhớ trong (1.6 GB /> 2000 hình ảnh) |
Cung cấp năng lượng |
---|
Loại pin | Có thể thay đổi pin Li-ion sạc nhanh trên trang web |
Thời gian hoạt động | 4 giờ |
Tùy chọn sạc | Trong dụng cụ / bộ sạc (tùy chọn) |
Hoạt động chính | Vâng |
Điều kiện môi trường xung quanh |
---|
Lớp bảo vệ nhà ở | IP54 |
Rung động | 2G |
Độ ẩm không khí | 20 đến 80% RH không ngưng tụ |
Nhiệt độ lưu trữ | -30 đến +60 ° C |
Nhiệt độ hoạt động | -15 đến +50 ° C |
Đặc điểm kỹ thuật |
---|
Nhà ở | PC – ABS |
Cân nặng | 550 g |
Kích thước | 219 x 96 x 95 mm |
Phần mềm PC |
---|
Yêu cầu hệ thống | Windows XP (Gói Dịch vụ 3); Windows Vista; Windows 7; Windows 8; giao diện: USB 2.0 |
Tiêu chuẩn, kiểm tra, warrenty |
---|
Hướng dẫn EU- / EG | 2004/108 / EG |
Hướng dẫn sử dụng camera chụp ảnh nhiệt Testo 870-1-2
TK Tech Huy –
Testo 870-2 (0560 8702) cố định Focus Imager nhiệt cung cấp hình ảnh sắc nét, sắc nét, chi tiết, chất lượng thương mại mỗi lần, ngay ra khỏi hộp với ống kính rộng (34 x 26 độ). Bằng cách kết hợp các tính năng này với điều khiển 1 nút dễ dàng, bạn có giải pháp hình ảnh nhiệt công nghệ tiên tiến, được suy nghĩ kỹ lưỡng dành cho các nhà thầu thương mại, nhà quản lý cơ sở và kiểm toán viên năng lượng. Máy ảnh kỹ thuật số tích hợp sẵn 3,1 MP, độ nhạy cao, 100mK và độ phân giải 160×120 làm cho Testo 870-2 trở thành giải pháp cực kỳ linh hoạt để kiểm tra hình ảnh nhiệt.
Các ứng dụng
Ngăn ngừa thời gian ngừng hoạt động trong Power Generation
Các nhà máy phát điện thông thường, trang trại năng lượng mặt trời và đường dây truyền tải điện sử dụng máy ảnh nhiệt như Testo 870-2 để ngăn ngừa mất điện và giám sát tuabin và vòng bi máy phát điện, bảng chuyển đổi, máy biến áp, lỗi mặt trời và các vấn đề quá nóng trên đường dây điện cao thế mối nối. Nhận dạng vấn đề sớm giúp giảm chi phí và thời gian chết.
Bảo trì cơ khí dự phòng
Để duy trì độ an toàn và độ tin cậy của máy, hình ảnh nhiệt được sử dụng để xác định thành phần vấn đề cho thấy mức độ căng thẳng cao do ma sát, lệch hướng hoặc hư hỏng bên trong. Các hình ảnh nhiệt độ phân giải nhiệt độ cao Testo nhiệt như 870-2 sẽ xác định các khu vực có vấn đề. Ví dụ, các vòng bi không hiển thị rõ ràng vị trí của chúng trong ảnh nhiệt. Bảo trì dự phòng có thể được lên kế hoạch sau đó giữa các ca làm việc để loại bỏ thời gian ngừng sản xuất.
Kiểm tra bảo trì điện
Testo 870-2 có thể được sử dụng để phát hiện các bộ phận quá nóng trong các hệ thống điện áp thấp, trung bình và cao. Hình ảnh nhiệt giúp xác định vị trí các bộ phận bị hỏng hoặc tiếp xúc với tải không cân bằng. Quét nhiệt định kỳ được sử dụng để ngăn ngừa mất điện và nguy cơ hỏa hoạn.
Vị trí của các khuyết tật về cấu trúc trong các tòa nhà
Máy ảnh nhiệt Testo như 870-2 được sử dụng để phát hiện nhanh chóng các vấn đề về cấu trúc trong các tòa nhà mới và cũ. Rò rỉ mái nhà thường nằm cách xa nước nhỏ giọt, và khó theo dõi tính thấm của cửa sổ, hoặc các khu vực nguy hiểm mốc rõ ràng trong hình ảnh nhiệt. Máy ảnh nhiệt Testo là lý tưởng để điều tra nhiệt mất, cầu nhiệt và thiếu cách nhiệt.
Tracing ống rò rỉ
Đối với đường ống tích hợp, có thể phát hiện rò rỉ đường ống mà không làm vỡ tường hoặc sàn nhà. Testo 870-2 Thermal Imager sẽ hiển thị chính xác vị trí của lỗi trong khu vực làm việc.
QC dự phòng trong quá trình sản xuất
Máy chụp ảnh nhiệt Testo 870-2 có thể được sử dụng để xác nhận rằng các quy trình sản xuất chạy như dự định mà không có bất thường trong phân phối nhiệt hoặc nhiễm bẩn với các vật thể nước ngoài xâm nhập vào dây chuyền sản xuất. Quét nhanh với máy ảnh nhiệt đảm bảo rằng quy trình ở trạng thái bình thường.
Kiểm tra độ ẩm Thiệt hại
Các khu vực đầm lầy không nhất thiết phải gây ra bởi các đường ống bị rò rỉ. Thiết bị man hinh nhiệt Testo 870-2 sẽ giúp phân biệt giữa thiệt hại độ ẩm gây ra bởi môi trường có độ ẩm cao / thông gió thấp, rò rỉ mưa, rò rỉ đường ống, hoặc các vấn đề thoát nước khác.
Khắc phục sự cố cài đặt HVAC
Các kỹ thuật viên của HVAC tiết kiệm thời gian để tìm điểm bị tắc nghẽn trong bộ tản nhiệt bằng cách sử dụng các hình ảnh nhiệt Testo như 870-2. Chụp ảnh nhiệt giúp chẩn đoán các vòng bi, hệ thống sưởi ấm và hệ thống thông gió, máy bơm, mức két, các vấn đề phân phối nhiệt và tìm các điểm thu thập độ ẩm trong các ống thông gió.
Tính năng sản phẩm:
Tích hợp camera kỹ thuật số 3.1 MP tích hợp
Cung cấp hình ảnh sắc nét, chi tiết về mọi lần sử dụng
Bộ nhớ trong 1,6 GB chứa 2000 hình ảnh
Tự động nhận diện điểm nóng / lạnh
Độ nhạy <100 mK NETD
Tốc độ làm mới hình ảnh 9 Hz
Màn hình LCD lớn 3,5 inch
Điều khiển 1 nút dễ dàng
Ống kính góc rộng 34 x 26 độ
Độ phân giải FPA 160 x 120 có thể được nâng lên 340 x 240 với bản nâng cấp SuperResolution (tùy chọn, có sẵn riêng)
Tích hợp TwinPix: kết hợp hình ảnh và hình ảnh IR thông qua phần mềm đi kèm
Đáp ứng tất cả các tiêu chuẩn RESNET
Lớp bảo vệ IP54
Cung cấp vỏ máy du lịch cứng
