Ngày nay, có thể nói ampe kìm là một thiết bị chuyên dụng không thể thiếu trong các lĩnh vực đo điện mà các công nhân, kỹ sư điện. Vậy ampe kìm là gì? Có cấu tạo và ứng dụng cụ thể ra sao? Cùng bài viết hôm nay tìm hiểu để nắm rõ hơn về loại thiết bị đo lường điện này nhé!
Ampe kìm là thiết bị gì?
Thiết bị đo điện này có tên gọi khác là đồng hồ kẹp dòng, tên tiếng Anh là Clamp Meter, dụng cụ chuyên dụng để đo dòng điện một chiều, dòng điện xoay chiều của mạch điện. Tên gọi ampe được đặt theo tên của đơn vị đo cường độ dòng điện (ampe A). Ngoài ra, sở hữu tên gọi như vậy là vì thiết kế của dụng cụ này có đầy là kẹp dạng kìm.
Chức năng của đồng hồ kẹp dòng
Mỗi dòng sản phẩm, thiết kế đến từ mỗi thương hiệu đồng hồ kẹp dòng sẽ cho khả năng đo dòng điện khác nhau. Nhưng nhìn chung thì dải đo phổ biến nhất của dụng cụ này là từ 100mA – 2000mA. Bên cạnh chức năng đo dòng điện, một vài sản phẩm Clamp Meter khác còn được trang bị thêm chức năng đo tương tự như một chiếc đồng hồ vạn năng. Bao gồm các công tác đo lường mạch điện như đo điện áp, đo điện trở, đo tần số, đo công suất, đo nhiệt độ, điện dung, kiểm tra dẫn điện…
Tìm hiểu về cấu tạo của ampe kìm
Cũng giống như tính năng thì cấu tạo mỗi một sản phẩm đồng hồ kẹp dòng đến từ mỗi thương hiệu cũng có nét khác nhau. Thông thường thì dụng cụ đo điện này sẽ được cấu tạo từ các bộ phận như:
- Cảm biến kẹp đo dòng điện
- Miếng chắn tay đảm bảo độ an toàn khi đo
- Nút HOLD
- Công tắc xoay
- Màn hình hiển thị thông số
- Nút đèn nền
- Nút Min Max: Hoạt động ở chế độ đo cường độ dòng điện, điện áp và tần số
- Nút khởi động dòng điện
- Nút zero (màu vàng): Loại bỏ bù DC khỏi các phép đo dòng điện DC. Cũng đóng vai trò là nút shift của quay số để chọn các chức năng màu vàng nằm rải rác xung quanh mặt số
- Cần nhả hàm
- Dấu căn chỉnh
- Giắc cắm đầu vào
- Giắc cắm đầu vào / ohm.
- Đầu vào cho đầu dò dòng điện linh hoạt.
Các bộ phận trên đều có kích thước khá nhỏ gọn để thuận tiện cho việc di chuyển, làm việc ở nhiều khu vực khác nhau. Việc nắm được cấu tạo của thiết bị sẽ giúp người dùng hiểu rõ và sử dụng đúng cách để cho ra kết quả đo đạc chính xác.
Nguyên lý hoạt động của ampe kìm
Cách thức hoạt động của dụng cụ này khá đơn giản, chỉ có vài điểm khác biệt giữa nhiệm vụ đo dòng điện xoay chiều và dòng điện một chiều.
– Khi đo dòng điện 1 chiều DC: từ trường sinh ra không biến thiên nên khi đo, người dùng sẽ dựa trên hiệu ứng và cảm biến Hall (thiết bị để đo cường độ từ trường) để tính toán ra thông số dòng điện DC trong mạch.
– Khi đo dòng điện xoay chiều: lúc này ampe kìm hoạt động dựa trên nguyên lý cảm ứng điện từ. Phần vỏ của kìm có 1 cuộn dây quấn quanh khung sắt, phần kìm kẹp quanh dây dẫn để đo được độ biến thiên trong mạch. Từ đó người dùng có thể đánh giá được thông số của dòng điện trong mạch.
Có thể thấy, chiếc đồng hồ kẹp dòng này có thể giúp bạn đo dòng điện một cách nhanh chóng, chính xác và an toàn khi không phải kết nối trực tiếp vào mạch điện. Thiết bị sử dụng hàm để tìm ra từ trường của dây dẫn, hoạt động dựa trên một khung sắt nhạy bén để đọc được thông số dòng điện.
Hướng dẫn sử dụng Clamp Meter
Để đảm bảo được việc đo đạc chính xác cũng như độ bền cho thiết bị, người dùng cần nắm được hướng dẫn để sử dụng đúng cách. Mỗi mục đích bạn sử dụng thiết bị này sẽ có cách dùng khác nhau, cùng theo dõi nhé!
– Cách sử dụng ampe kìm đo dòng điện
Chọn thiết bị đo phù hợp với mục đích (đo dòng điện) -> Xác định đoạn dây cần đo dòng điện -> Vặn núm sang chức năng (A) để thực hiện đo dòng điện -> Kẹp kìm vào đoạn dây cần đo dòng điện -> Đọc thông số hiển thị trên màn hình thiết bị.
– Cách sử dụng ampe kìm để đo điện áp
Cắm que đo màu đen vào đầu âm (-), que đo màu đỏ vào đầu V/Ohm -> Điều chỉnh thang đo (chọn gần với giá trị thực ước tính để đảm bảo độ chính xác) -> Sử dụng phím Select để điều chỉnh điện áp cần đo (AC) hay (DC) -> Nối que đo màu đỏ của đồng hồ kẹp dòng về phía cực dương (+), que đo màu đen về cực âm (-) theo dòng điện trong mạch -> Đọc thông số của dòng điện đang hiển thị trên màn hình.
– Cách sử dụng ampe kìm để đo tụ điện
Chuyển thiết bị về chế độ đo tụ điện -> Giữ hai đầu que đo tách nhau và ấn nút REL để loại bỏ điện dung của dây đo -> Đưa que đo vào hai chân của tụ điện -> Đọc thông số hiển thị trên màn hình.
– Cách sử dụng ampe kẹp dòng để đo nhiệt độ
Chuẩn bị que đo nhiệt độ thích hợp với máy -> Chuyển thiết bị về chế độ thang đo nhiệt độ -> Đưa que đo tiếp xúc với nguồn nhiệt cần đo -> Đọc thông số về nhiệt độ vừa đo được trên màn hình thiết bị.
Chọn mua ampe kìm dựa trên những yếu tố nào?
Chất lượng là yếu tố quan trọng hàng đầu khi chọn mua các thiết bị đo điện. Vậy như thế nào mới được gọi là một chiếc đồng hồ kẹp dòng chất lượng.
Dựa vào độ chính xác
Với chức năng là một thiết bị đo lường thì nó cần đảm bảo được độ chính xác, thế nhưng cũng không thể tránh được sai số. Việc của bạn là chọn được sản phẩm giảm thiểu tối đa tỷ lệ sai sót về kết quả đo. Độ chính xác càng cao thì độ sai số phải càng thấp khi đọc kết quả nên hãy nhớ chọn ampe kìm nào có độ sai số thấp nhất có thể. Bạn có thể đọc thông số kỹ thuật của sản phẩm hoặc nhờ tư vấn của kỹ thuật viên. Một chiếc ampe kìm tốt là khi dùng trong thời gian dài mà kết quả vẫn chính xác.
Chọn mua sản phẩm đến từ thương hiệu lớn
Những thương hiệu càng có tiếng thì chất lượng sản phẩm của họ luôn cao hơn các dòng không tên tuổi. Bởi lẽ, sản phẩm của họ có tốt thì thương hiệu mới có thể trụ vững trên thị trường đầy cạnh tranh được. Hơn nữa, với các thương hiệu càng có tiếng thì sản phẩm của họ càng đa dạng, càng chất lượng.
Hiện nay, lọt top các thương hiệu ampe kìm bán chạy và được người dùng đánh giá cao như: Kyoritsu, Testo, Fluke, Sanwa… Khi chọn mua đồng hồ kẹp dòng thì bạn nên cân nhắc và chọn lựa một trong số các thương hiệu này. Vì sản phẩm của họ được sản xuất trên dây chuyền công nghệ hiện đại, với các kiểm định nghiêm ngặt về thông số, tiêu chuẩn quốc tế…
Nên chọn những ampe kìm có chức năng đo lường đa dạng
Thị trường hiện nay có hàng trăm mẫu mã đồng hồ kẹp dòng của hàng chục thương hiệu lớn nhỏ. Chưa kể mỗi model sẽ có các chức năng và ưu điểm khác nhau. Vì vậy, khi mua người dùng nên chú ý thông tin về chức năng sản phẩm (đo dòng điện, điện trở, tần số, kiểm tra dẫn điện…)
Chọn sản phẩm có mức giá hợp lý
Giá cả là yếu tố luôn khiến người dùng băn khoăn, đắn đo khi chọn mua thiết bị đo lường. Không phải sản phẩm nào đắt thì cũng đều tốt mà còn cần căn cứ vào chức năng, thương hiệu, chất lượng hàng hóa như thế nào. Sản phẩm có giá thành rẻ cũng rất đáng nghi ngờ vì dễ là hàng giả, hàng kém chất lượng. Mua về chỉ tổ tốn công tốn tiền mà kết quả đo đạc không được chính xác.
Chính vì thế, người dùng nên căn cứ các tiêu chí ở trên để chọn ra sản phẩm ưng ý về chất lượng và có mức giá hợp lý nhất.
Ampe kìm hãng nào tốt?
Nếu đã biết đến Testo – Một thương hiệu sản xuất thiết bị đo lường hàng đầu của Đức thì không thể bỏ qua các mẫu ampe kìm chất lượng sau đây:
– Đồng hồ kẹp dòng AC/DC Testo 770
– Clamp Meter Testo 770-2

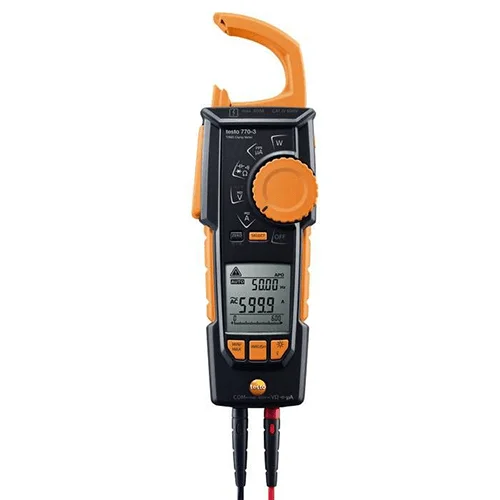

– Ampe kìm Testo 770-3 đo AC/DC 700V
Hiện các sản phẩm này đang được cung cấp chính hãng bởi Testo Store, người dùng có thể truy cập website: https://testostore.vn/ để tham khảo. Nếu cần thêm thông tin về sản phẩm ampe kìm Testo, liên hệ ngay với chúng tôi qua hotline để được tư vấn nhanh nhất!
Bài viết trên đây là tổng hợp tất cả những thông tin, kiến thức cơ bản về thiết bị đo lường điện – Ampe kìm mà ai cũng cần nắm và hiểu rõ. Hy vọng bài viết này để có thể đem lại những tiện ích, hiệu quả khi sử dụng thiết bị cho bạn đọc.
