Hướng dẫn cách đo tụ điện bằng đồng hồ vạn năng chi tiết

Việc kiểm tra tụ điện là bước quan trọng khi sửa chữa hoặc bảo trì thiết bị điện tử. Tùy vào loại đồng hồ và mục đích kiểm tra, bạn có thể áp dụng nhiều phương pháp khác nhau để đánh giá tình trạng của tụ.

Biết cách đo tụ điện giúp bạn kiểm tra nhanh tình trạng của linh kiện trong các mạch điện tử. Trong bài viết này, Testo Store sẽ hướng dẫn nhiều phương pháp đo tụ điện bằng đồng hồ vạn năng, cách đọc kết quả và nhận biết tụ bị hỏng. Cùng tìm hiểu ngay để kiểm tra tụ điện chính xác và an toàn.

Cách đặt que đo khi kiểm tra tụ điện

Trong quá trình đo tụ điện, việc đặt đúng vị trí hai que đo của đồng hồ vạn năng sẽ giúp đảm bảo độ chính xác của kết quả và tránh gây hư hại cho linh kiện.

Lưu ý: Trước khi tiến hành đo, cần đảm bảo tụ đã được xả hết điện tích để tránh nguy hiểm cũng như sai lệch kết quả.

Kiểm tra tụ điện bằng chế độ đo điện dung

Đo điện dung là phương pháp giúp xác định trực tiếp giá trị thực tế của tụ điện, từ đó đánh giá chính xác tình trạng hoạt động của linh kiện. Đây là một trong những cách đo tụ điện chính xác nhất khi sử dụng đồng hồ vạn năng kỹ thuật số có chức năng đo điện dung. Nhờ đó, bạn có thể nhanh chóng kiểm tra xem tụ điện còn hoạt động tốt hay đã bị suy giảm điện dung so với thông số ban đầu. Các bước thực hiện cụ thể bao gồm:

Bước 1: Tháo tụ điện ra khỏi mạch

Trước khi đo, cần tách tụ điện khỏi mạch điện. Việc này giúp tránh ảnh hưởng từ các linh kiện khác trong mạch, từ đó đảm bảo kết quả đo chính xác hơn.

Bước 2: Xả điện tích còn lại trong tụ

Tụ điện có khả năng lưu trữ điện năng nên có thể vẫn còn điện tích bên trong. Hãy nối hai chân tụ thông qua một điện trở để xả hết điện tích, đảm bảo an toàn khi tiến hành đo.

Bước 3: Kết nối que đo của đồng hồ

Đặt hai que đo của đồng hồ vạn năng vào hai chân tụ điện. Với các tụ có phân cực (như tụ hóa), cần chú ý đặt đúng cực: que đỏ vào cực dương (+) và que đen vào cực âm (-).

Bước 4: Chọn chế độ đo điện dung (CAP)

Xoay núm chọn của đồng hồ vạn năng sang chế độ đo điện dung, thường được ký hiệu là CAP hoặc biểu tượng của tụ điện.

Bước 5: Đọc và đánh giá kết quả

Quan sát giá trị điện dung hiển thị trên màn hình và so sánh với thông số được ghi trên thân tụ. Nếu giá trị đo được nằm trong phạm vi dung sai cho phép (thường khoảng ±10% đến ±20%), tụ điện vẫn được xem là hoạt động bình thường. Ngược lại, nếu sai lệch quá lớn, tụ điện có thể đã suy giảm hoặc bị hỏng và cần được thay thế.

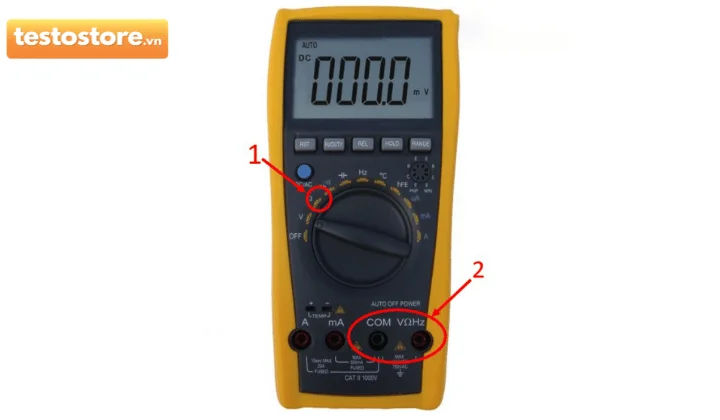

Kiểm tra tụ điện bằng thang đo điện trở

Trong trường hợp đồng hồ vạn năng không có chức năng đo điện dung, bạn vẫn có thể đánh giá tình trạng của tụ điện thông qua chế độ đo điện trở (Ω). Phương pháp này giúp nhận biết tụ còn hoạt động, bị chập hoặc bị hở dựa trên sự thay đổi giá trị điện trở khi đo.

Bước 1: Tháo tụ điện ra khỏi mạch

Để đảm bảo kết quả đo chính xác, hãy ngắt tụ điện khỏi mạch trước khi kiểm tra. Điều này giúp tránh ảnh hưởng từ các linh kiện khác trong hệ thống.

Bước 2: Xả điện tích trong tụ

Trước khi đo, cần xả hết điện tích còn lưu trong tụ bằng cách nối hai chân tụ qua một điện trở hoặc dụng cụ cách điện phù hợp. Bước này giúp đảm bảo an toàn và tránh sai lệch kết quả.

Bước 3: Chọn thang đo điện trở phù hợp

Tùy theo loại tụ điện, bạn nên lựa chọn thang đo điện trở thích hợp:

• Tụ điện phân cực (tụ hóa): chọn thang đo x1Ω hoặc x10Ω
• Tụ gốm: chọn thang đo x1kΩ hoặc x10kΩ

Bước 4: Kết nối que đo với tụ điện

Chạm hai que đo của đồng hồ vạn năng vào hai chân của tụ điện. Đối với tụ có phân cực, nên đặt đúng cực của que đo để quan sát phản ứng chính xác hơn.

Bước 5: Quan sát phản ứng của đồng hồ

Đối với đồng hồ vạn năng kim

• Kim tăng lên rồi từ từ trở về vị trí vô cực → tụ điện hoạt động bình thường
• Kim dừng ở giá trị điện trở thấp → tụ điện bị chập
• Kim không di chuyển → tụ điện bị hở hoặc mất điện dung

Đối với đồng hồ vạn năng số

• Giá trị hiển thị thay đổi trong giây lát rồi chuyển sang OL (Over Limit) → tụ điện còn tốt
• Điện trở hiển thị rất thấp và không thay đổi → tụ điện bị ngắn mạch
• Màn hình luôn hiển thị OL hoặc không thay đổi → tụ điện bị hở

Phương pháp này tuy không cho biết chính xác giá trị điện dung của tụ nhưng vẫn là cách hiệu quả để kiểm tra nhanh tình trạng hoạt động của tụ điện khi không có chế độ đo điện dung.

Kiểm tra tụ điện bằng chế độ đo điện áp

Phương pháp đo điện áp giúp đánh giá khả năng tích và giữ điện tích của tụ điện. Khi được sạc từ nguồn điện một chiều, tụ điện tốt sẽ giữ lại mức điện áp gần với điện áp nguồn trong một khoảng thời gian ngắn. Nếu điện áp giảm quá nhanh, tụ có thể đã bị rò hoặc hỏng.

Bước 1: Tháo tụ điện ra khỏi mạch

Trước khi tiến hành kiểm tra, cần ngắt tụ điện khỏi mạch để tránh ảnh hưởng từ các linh kiện khác và đảm bảo phép đo chính xác.

Bước 2: Xả điện tích còn lại trong tụ

Tụ điện có thể vẫn còn lưu điện tích bên trong. Hãy xả tụ bằng cách nối hai chân tụ qua một điện trở hoặc dụng cụ cách điện phù hợp để đảm bảo an toàn.

Bước 3: Sạc tụ điện bằng nguồn DC

Kết nối tụ điện với nguồn điện một chiều có điện áp nhỏ hơn điện áp định mức của tụ.

Ví dụ: nếu tụ có điện áp định mức 35V, bạn có thể sử dụng nguồn 9V để sạc. Khi kết nối, cần đặt đúng cực: cực dương của nguồn vào cực dương của tụ và cực âm vào cực âm.

Bước 4: Ngắt nguồn sạc

Sau vài giây khi tụ đã được sạc, hãy ngắt kết nối tụ điện khỏi nguồn điện để chuẩn bị cho bước đo điện áp.

Bước 5: Đo điện áp trên hai chân tụ

Chuyển đồng hồ vạn năng sang chế độ đo điện áp DC, sau đó đặt hai que đo vào hai chân tụ để kiểm tra giá trị điện áp còn lại.

Cách đánh giá kết quả

• Điện áp đo được gần bằng điện áp của nguồn sạc: tụ điện vẫn hoạt động tốt và giữ điện tích hiệu quả.
• Điện áp thấp hơn nhiều hoặc bằng 0: tụ điện có thể bị rò điện hoặc đã hỏng.

Lưu ý: Phép đo nên được thực hiện ngay sau khi ngắt nguồn sạc vì tụ điện sẽ tự xả điện theo thời gian, làm cho giá trị điện áp giảm dần.

Cách đo tụ điện bằng chế độ kiểm tra liên tục

Chế độ kiểm tra liên tục (continuity) trên đồng hồ vạn năng thường được dùng để xác định xem giữa hai điểm có dòng điện đi qua hay không. Ngoài ra, chế độ này cũng có thể hỗ trợ phát hiện tụ điện bị chập hoặc bị hở mạch thông qua phản ứng âm thanh của đồng hồ khi tiếp xúc với hai chân tụ.

Phương pháp này đặc biệt hữu ích khi cần kiểm tra nhanh tình trạng của tụ điện, nhất là với các tụ có điện dung nhỏ. Sau đây là quy trình thực hiện:

Bước 1: Tháo tụ điện ra khỏi mạch

Trước khi kiểm tra, cần ngắt tụ điện khỏi mạch để tránh ảnh hưởng từ các linh kiện khác. Điều này giúp đảm bảo kết quả đo chính xác hơn.

Bước 2: Xả điện tích còn lại trong tụ

Do tụ điện có khả năng lưu trữ điện năng, bên trong có thể vẫn còn điện tích. Hãy xả tụ bằng cách nối hai chân tụ qua một điện trở hoặc sử dụng dụng cụ cách điện để chạm nhẹ hai chân tụ với nhau. Bước này giúp đảm bảo an toàn khi đo.

Bước 3: Chọn chế độ kiểm tra liên tục trên đồng hồ

Xoay núm chọn của đồng hồ vạn năng sang chế độ continuity, thường được ký hiệu bằng biểu tượng loa hoặc sóng âm. Ở chế độ này, đồng hồ sẽ phát ra tiếng bíp khi phát hiện có dòng điện chạy qua giữa hai que đo.

Bước 4: Tiến hành đo tụ điện

Đặt que đo đỏ vào một chân tụ và que đo đen vào chân còn lại, sau đó lắng nghe phản ứng âm thanh từ đồng hồ.

Cách nhận biết kết quả

• Tiếng bíp phát ra liên tục: Điều này cho thấy hai chân tụ đang dẫn điện trực tiếp với nhau, dấu hiệu của tụ bị chập (ngắn mạch).
• Không có âm thanh: Trường hợp này cho thấy không có dòng điện đi qua, nghĩa là tụ điện có thể đã bị hở mạch hoặc mất khả năng hoạt động.
• Tiếng bíp xuất hiện trong thời gian ngắn rồi dừng: Đây là hiện tượng bình thường khi kiểm tra tụ điện. Lúc đầu tụ sẽ nạp điện nhanh, tạo ra dòng điện ngắn khiến đồng hồ phát tiếng bíp, sau đó dòng điện giảm dần và âm thanh dừng lại. Điều này cho thấy tụ điện vẫn còn hoạt động.

Lưu ý khi sử dụng phương pháp này

• Phương pháp kiểm tra bằng continuity chủ yếu phù hợp với tụ điện có điện dung nhỏ, vì quá trình nạp điện diễn ra rất nhanh.
• Với các tụ có điện dung lớn, thời gian nạp điện lâu hơn nên tiếng bíp có thể kéo dài hơn trước khi dừng.
• Đây là phương pháp kiểm tra nhanh tình trạng tụ, không dùng để xác định chính xác giá trị điện dung của linh kiện.

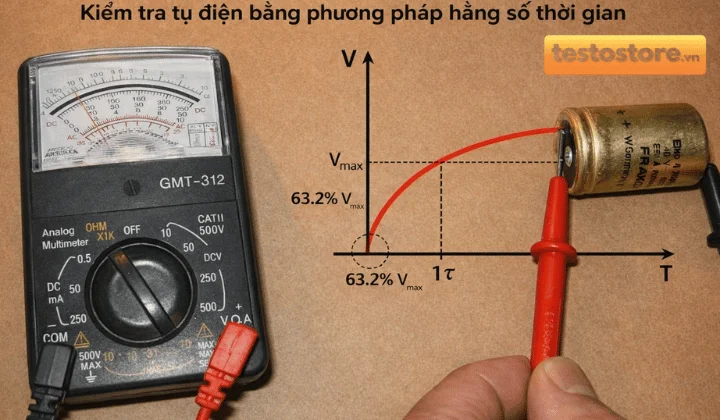

Kiểm tra tụ điện bằng phương pháp hằng số thời gian

Ngoài những phương pháp đo phổ biến, bạn còn có thể xác định điện dung của tụ điện thông qua hằng số thời gian của mạch RC. Đây là cách đo tụ điện dựa trên nguyên lý mạch RC, thường dùng khi cần tính toán điện dung tương đối chính xác. Phương pháp này dựa trên quá trình nạp điện của tụ khi được nối với một điện trở và nguồn điện một chiều. Bằng cách đo thời gian để điện áp trên tụ đạt đến một giá trị nhất định, bạn có thể tính toán và ước lượng giá trị điện dung của tụ điện khá chính xác.

Bước 1: Chuẩn bị linh kiện cần thiết

Chuẩn bị một tụ điện cần kiểm tra và một điện trở có giá trị đã biết. Đồng thời, đảm bảo tụ điện đã được tháo khỏi mạch và xả hết điện tích trước khi tiến hành đo.

Bước 2: Tạo mạch RC nối tiếp

Kết nối điện trở và tụ điện thành một mạch nối tiếp. Sau đó, nối mạch này với nguồn điện một chiều (DC) có điện áp ổn định.

Bước 3: Cấp nguồn cho mạch

Bật nguồn điện để bắt đầu quá trình nạp điện cho tụ. Khi đó, điện áp trên tụ sẽ tăng dần theo thời gian.

Bước 4: Đo thời gian đạt mức điện áp 63,2%

Sử dụng đồng hồ vạn năng để theo dõi điện áp trên tụ, đồng thời dùng đồng hồ bấm giờ để đo thời gian. Khi điện áp trên tụ đạt khoảng 63,2% điện áp của nguồn, thời gian đo được chính là hằng số thời gian (τ) của mạch.

Bước 5: Tính toán giá trị điện dung của tụ

Áp dụng công thức:

τ = R × C

Trong đó:

• τ (tau): hằng số thời gian của mạch
• R: giá trị điện trở đã biết
• C: điện dung của tụ điện

Nếu giá trị tính được gần với giá trị danh định của tụ, điều đó cho thấy tụ điện vẫn hoạt động bình thường. Ngược lại, nếu có sự chênh lệch lớn, tụ điện có thể đã suy giảm điện dung hoặc bị hỏng.

Các dấu hiệu cho thấy tụ điện bị hỏng

Một số biểu hiện có thể cho thấy tụ điện đang gặp vấn đề:

Những lỗi thường gặp khi đo tụ điện

Trong quá trình kiểm tra tụ điện, nếu thao tác không đúng cách có thể dẫn đến kết quả đo sai lệch, gây nhầm lẫn khi đánh giá tình trạng linh kiện hoặc thậm chí làm hỏng thiết bị đo. Đặc biệt với những người mới làm quen với thiết bị đo điện tử, việc mắc phải các lỗi cơ bản là khá phổ biến. Vì vậy, khi thực hiện đo tụ điện, bạn nên chú ý tránh những sai sót dưới đây để đảm bảo độ chính xác và an toàn.

Nhầm lẫn cực tính của tụ điện

Đối với các loại tụ điện có phân cực như tụ điện phân (tụ hóa) hoặc tụ tantalum, việc xác định đúng cực dương (+) và cực âm (-) là rất quan trọng. Nếu đặt que đo sai cực khi kiểm tra, kết quả đo có thể không chính xác và gây hiểu nhầm về tình trạng của tụ. Ngoài ra, trong một số trường hợp, việc đấu ngược cực còn có thể làm tụ điện bị nóng, giảm tuổi thọ hoặc hư hỏng nếu kết nối với nguồn điện trong quá trình kiểm tra. Vì vậy, trước khi đo, bạn nên quan sát ký hiệu cực tính được in trên thân tụ để đặt que đo đúng vị trí.

Chọn sai chế độ hoặc thang đo trên đồng hồ vạn năng

Đồng hồ vạn năng có nhiều chế độ đo khác nhau như đo điện dung, đo điện trở, đo điện áp hoặc kiểm tra liên tục. Nếu chọn sai chế độ đo hoặc thang đo không phù hợp, kết quả hiển thị trên đồng hồ sẽ không phản ánh đúng giá trị thực tế của tụ điện. Ví dụ, sử dụng thang đo điện trở quá thấp hoặc quá cao có thể khiến kim đồng hồ phản ứng không rõ ràng, gây khó khăn trong việc đánh giá tình trạng tụ. Vì vậy, trước khi tiến hành đo, bạn nên kiểm tra lại chế độ đo để đảm bảo phù hợp với phương pháp kiểm tra đang sử dụng.

Không xả điện tích trước khi kiểm tra

Tụ điện có khả năng lưu trữ điện năng trong một khoảng thời gian nhất định ngay cả khi đã ngắt khỏi mạch. Nếu không xả điện tích trước khi đo, lượng điện còn lại trong tụ có thể gây nguy hiểm cho người thực hiện hoặc làm ảnh hưởng đến kết quả đo. Ngoài ra, điện tích còn lưu trong tụ cũng có thể làm hỏng đồng hồ đo nếu điện áp vượt quá giới hạn cho phép. Do đó, trước khi kiểm tra tụ điện, bạn nên xả điện tích bằng cách nối hai chân tụ qua một điện trở hoặc sử dụng dụng cụ cách điện để đảm bảo an toàn.

Bỏ qua bước kiểm tra trực quan

Nhiều trường hợp tụ điện đã hỏng có thể được nhận biết ngay bằng mắt thường. Các dấu hiệu như tụ bị phồng, rò rỉ dung dịch điện phân, cháy xém hoặc vỏ tụ bị biến dạng thường cho thấy linh kiện đã xuống cấp hoặc hư hỏng nghiêm trọng. Nếu bỏ qua bước kiểm tra trực quan và chỉ dựa vào đồng hồ đo, bạn có thể mất thêm thời gian kiểm tra không cần thiết. Vì vậy, trước khi tiến hành đo, hãy quan sát tổng thể tình trạng của tụ để nhanh chóng phát hiện những dấu hiệu bất thường.

Không chú ý đến điều kiện môi trường khi đo

Điều kiện môi trường xung quanh cũng có thể ảnh hưởng đến độ chính xác của phép đo tụ điện. Các yếu tố như nhiệt độ quá cao, độ ẩm lớn hoặc môi trường có nhiều nhiễu điện từ có thể khiến kết quả đo bị sai lệch. Ngoài ra, môi trường làm việc không ổn định cũng có thể ảnh hưởng đến hoạt động của thiết bị đo. Vì vậy, để đảm bảo kết quả chính xác nhất, bạn nên thực hiện phép đo trong điều kiện môi trường khô ráo, ổn định và hạn chế các yếu tố gây nhiễu.

Nắm vững cách đo tụ điện không chỉ giúp bạn kiểm tra chính xác tình trạng linh kiện mà còn hỗ trợ phát hiện sớm các sự cố trong mạch điện tử, từ đó tiết kiệm thời gian sửa chữa và tránh hư hỏng lan rộng sang các thiết bị khác. Khi hiểu rõ từng phương pháp đo – từ đo điện dung, điện trở cho đến kiểm tra bằng điện áp hoặc hằng số thời gian – bạn có thể lựa chọn cách kiểm tra phù hợp với từng loại tụ điện và thiết bị đo đang sử dụng.

Nếu bạn đang tìm kiếm thiết bị đo điện chính xác, dễ sử dụng và đáng tin cậy, hãy tham khảo các sản phẩm và hướng dẫn kỹ thuật chi tiết từ Testo Store. Với kinh nghiệm và chuyên môn trong lĩnh vực thiết bị đo lường, Testo Store luôn sẵn sàng đồng hành cùng bạn trong việc lựa chọn giải pháp đo kiểm hiệu quả, giúp công việc sửa chữa và kiểm tra điện tử trở nên đơn giản và chuyên nghiệp hơn.
