Định Luật Ohm Là Gì? Giải Thích Chi Tiết Nhất
Từ chiếc bóng đèn trong phòng bạn đến các thiết bị công nghệ cao như Arduino hay Raspberry Pi, mọi hệ thống điện đều vận hành dựa trên nguyên lý mà Georg Simon Ohm khám phá cách đây gần 200 năm. Định luật Ohm không chỉ đơn giản là một công thức vật lý – nó là nền tảng để hiểu cách dòng điện di chuyển, điện áp tác động ra sao và điện trở ảnh hưởng như thế nào đến toàn bộ mạch điện. Trong bài viết này Testo Store sẽ giúp bạn khám phá toàn diện về định luật Ohm, từ khái niệm, công thức, ví dụ minh họa đến ứng dụng thực tế và cách kiểm chứng bằng thí nghiệm – tất cả được trình bày dễ hiểu, trực quan và cực kỳ thực tiễn.
Định luật Ohm là gì?
Định luật Ohm, được đặt theo tên nhà vật lý người Đức Georg Simon Ohm (1789-1854), là một nguyên lý cơ bản trong điện học, được công bố vào năm 1827. Đây là nền tảng để hiểu và phân tích các mạch điện, thiết lập mối quan hệ giữa điện áp (V), dòng điện (I), và điện trở (R). Định luật Ohm không chỉ quan trọng trong giáo dục vật lý mà còn được ứng dụng rộng rãi trong kỹ thuật điện, điện tử, và các hệ thống công nghệ cao như Arduino hay Raspberry Pi.
Công thức của định luật Ohm
Cường độ dòng điện (I) chạy qua một vật dẫn tỷ lệ thuận với điện áp (V) đặt vào hai đầu vật dẫn và tỷ lệ nghịch với điện trở (R) của vật dẫn đó.
Công thức toán học:
V = I × R
Trong đó:
- V: Điện áp (Volt – V), biểu thị lực đẩy các electron trong mạch.
- I: Cường độ dòng điện (Ampere – A), biểu thị lưu lượng electron.
- R: Điện trở (Ohm – Ω), biểu thị mức độ cản trở dòng electron.
Ví dụ: Một bóng đèn có điện trở 20Ω được cấp điện áp 220V. Dòng điện qua bóng đèn là:
I = V / R = 220 / 20 = 11A

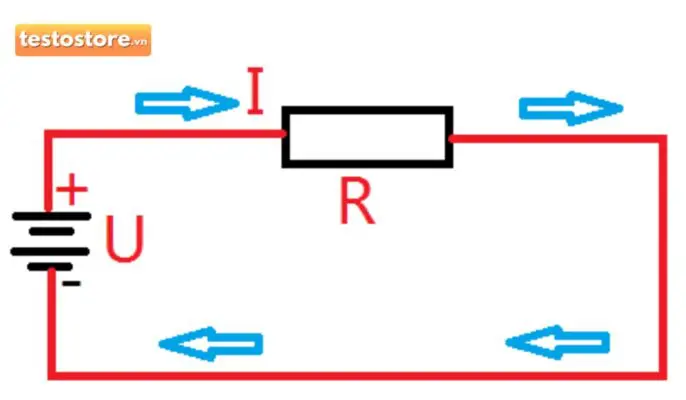

Mối quan hệ giữa điện áp, dòng điện và điện trở
Định luật Ohm mô tả mối quan hệ tuyến tính giữa điện áp (U), dòng điện (I), và điện trở (R) thông qua công thức U = I × R. Dưới đây là giải thích chi tiết từng đại lượng:
Điện áp (U) là gì?
Điện áp là lực đẩy các electron di chuyển trong mạch điện, tương tự áp lực nước trong ống. Nó được tạo ra bởi nguồn điện như pin, ắc quy, hoặc máy phát điện. Điện áp được đo bằng Volt (V). Ví dụ, một pin 9V cung cấp điện áp 9 Volt để đẩy dòng điện qua mạch. Điện áp càng cao, dòng điện càng lớn nếu điện trở không đổi.
Dòng điện (I) là gì?
Dòng điện là dòng chảy của các electron qua dây dẫn, giống như nước chảy trong ống. Nó được đo bằng Ampere (A), biểu thị số lượng electron đi qua một điểm trong một giây. Dòng điện lớn hơn khi điện áp tăng hoặc điện trở giảm.
Điện trở (R) là gì?
Điện trở là yếu tố cản trở dòng chảy của electron, tương tự độ hẹp của ống nước. Nó được đo bằng Ohm (Ω) và phụ thuộc vào:
- Chất liệu dây dẫn: Dây đồng có điện trở thấp hơn dây thép.
- Chiều dài dây: Dây càng dài, điện trở càng lớn.
- Diện tích tiết diện: Dây mỏng có điện trở lớn hơn dây dày.
- Nhiệt độ: Nhiệt độ cao thường làm tăng điện trở của vật liệu.
Phép loại suy của định luật Ohm với hệ thống ống nước
Để dễ hiểu, ta có thể so sánh định luật Ohm với một hệ thống ống nước:
- Điện áp (V): Áp lực nước đẩy dòng chảy.
- Dòng điện (I): Lưu lượng nước chảy qua ống.
- Điện trở (R): Độ hẹp của ống, cản trở dòng nước.
Ví dụ: Nếu tăng áp lực nước (điện áp), lưu lượng nước (dòng điện) sẽ tăng. Nếu ống hẹp lại (điện trở cao), lưu lượng nước giảm. Phép loại suy này giúp học sinh và người mới học dễ hình dung cách định luật Ohm hoạt động trong mạch điện.
Cách kiểm chứng định luật Ohm qua thí nghiệm
Để xác minh định luật Ohm, bạn có thể thực hiện một thí nghiệm đơn giản.
Thiết bị cần thiết
- Nguồn điện: Pin (1.5V, 9V) hoặc ắc quy.
- Điện trở: Bóng đèn nhỏ hoặc điện trở cố định.
- Ampe kế: Đo cường độ dòng điện (I).
- Vôn kế: Đo điện áp (V).
- Biến trở: Thay đổi điện trở trong mạch.
- Dây dẫn và bảng mạch: Kết nối các thiết bị.
Các bước thực hiện
- Lắp mạch điện với nguồn điện, điện trở, ampe kế (nối tiếp), và vôn kế (nối song song).
- Thay đổi điện áp hoặc điện trở bằng biến trở và ghi lại các giá trị V và I.
- Tính tỷ số V/I trong các trường hợp khác nhau.
- Nếu V/I là hằng số, định luật Ohm được chứng minh.
Ví dụ kết quả thí nghiệm:
- Điện áp 6V, dòng điện 0.3A → V/I = 6/0.3 = 20Ω.
- Điện áp 12V, dòng điện 0.6A → V/I = 12/0.6 = 20Ω.
Tỷ số V/I không đổi, chứng minh mối quan hệ tuyến tính.

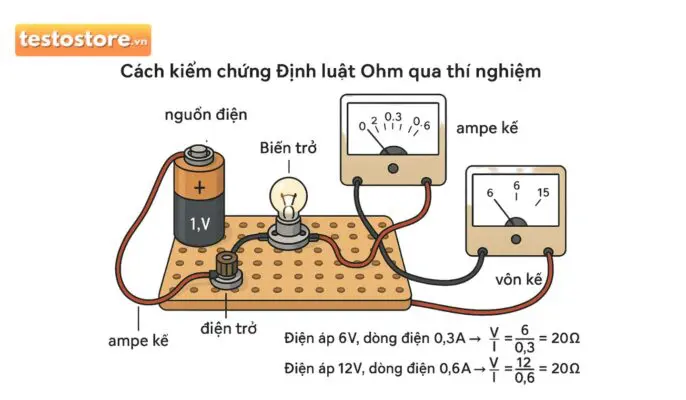

ALT: Thí nghiệm kiểm chứng định luật Ohm với mạch điện đơn giản
Tam giác Ohm: Công cụ ghi nhớ công thức
Tam giác Ohm là công cụ trực quan giúp ghi nhớ công thức định luật Ohm:
V
I | R
- Tính V: V = I × R
- Tính I: I = V / R
- Tính R: R = V / I

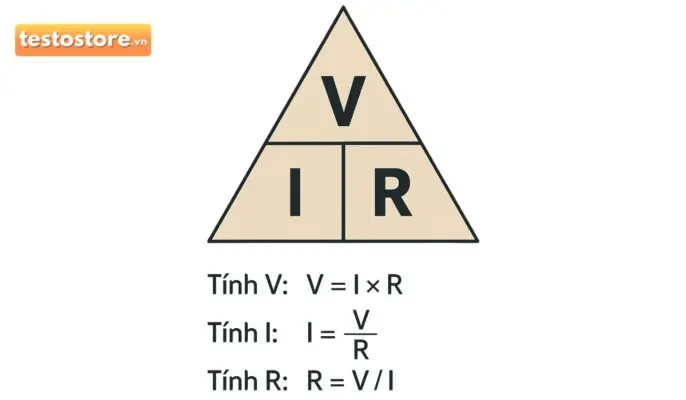

ALT: Tam giác định luật Ohm minh họa công thức V = I x R
Ví dụ: Để tính điện trở của bóng đèn với V = 220V và I = 2A:
R = V / I = 220 / 2 = 110Ω
Tính công suất điện bằng định luật Ohm
Công suất điện (P) đo năng lượng tiêu thụ hoặc truyền tải trong mạch, được tính bằng:
P = V × I
Kết hợp với định luật Ohm, ta có:
- P = I² × R
- P = V² / R
Biểu đồ và bảng ma trận định luật Ohm

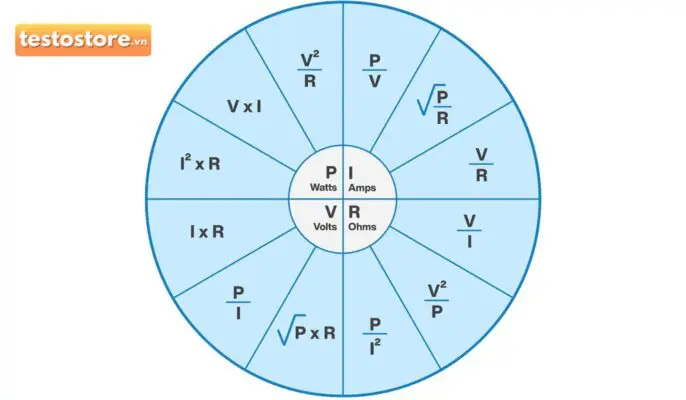

Biểu đồ hình tròn định luật Ohm
Biểu đồ hình tròn định luật Ohm tổng hợp 12 công thức biến đổi từ V = I × R và P = V × I, giúp tra cứu nhanh. Đây là công cụ hữu ích cho sinh viên, kỹ sư, và kỹ thuật viên khi làm việc với các bài toán điện học.
Bảng ma trận công thức
Bảng ma trận dưới đây cung cấp các công thức để tính V, I, R, và P dựa trên các đại lượng đã biết:
| Cần tính | Biết V & I | Biết V & R | Biết I & R |
| V | V | V | I × R |
| I | V / R | V / R | I |
| R | V / I | R | R |
| P | V × I | V² / R | I² × R |
Ví dụ: Để tính công suất của một thiết bị với V = 220V và R = 50Ω:
P = V² / R = 220² / 50 = 968W
Ứng dụng của định luật Ohm trong thực tế
Định luật Ohm là công cụ nền tảng trong nhiều lĩnh vực, từ kỹ thuật điện đến công nghệ hiện đại.
Trong thiết kế mạch điện
Định luật Ohm được sử dụng để:
- Tính toán dòng điện, điện áp, hoặc điện trở trong các mạch điện tử.
- Thiết kế mạch điện an toàn, đảm bảo các linh kiện hoạt động trong giới hạn định mức.
- Phân tích mạch song song và nối tiếp.
Trong điện dân dụng
Trong hệ thống điện gia đình:
- Tính toán tải điện của các thiết bị như bóng đèn, điều hòa, hoặc máy giặt.
- Đảm bảo dây dẫn có điện trở phù hợp để tránh quá tải hoặc chập điện.
- Tối ưu hóa hệ thống điện để tiết kiệm năng lượng.
Ví dụ: Một căn hộ sử dụng bóng đèn 220V, công suất 100W. Dòng điện qua bóng đèn là:
I = P / V = 100 / 220 ≈ 0.45A
Trong công nghệ và lập trình
Định luật Ohm được áp dụng trong các dự án công nghệ:
- Arduino và Raspberry Pi: Tính toán điện trở bảo vệ cho LED hoặc cảm biến.
- Internet of Things (IoT): Phân tích mạch điện trong các thiết bị thông minh.
- Robot và tự động hóa: Đảm bảo các động cơ hoặc linh kiện hoạt động ổn định.
Hạn chế của định luật Ohm
Mặc dù định luật Ohm rất quan trọng, nó có một số hạn chế:
- Linh kiện phi tuyến: Không áp dụng cho các linh kiện như diode, transistor, vì mối quan hệ V-I không tuyến tính.
- Nhiệt độ cao: Điện trở của vật liệu thay đổi khi nhiệt độ tăng, làm sai lệch công thức.
- Vật liệu đặc biệt: Không áp dụng cho siêu dẫn (điện trở gần bằng 0) hoặc siêu trở (điện trở rất lớn).
Ví dụ: Trong một diode, dòng điện không tăng tuyến tính với điện áp, do đó cần các phương pháp phân tích khác.
Ví dụ thực tế áp dụng định luật Ohm
Dưới đây là một số ví dụ thực tế để minh họa cách sử dụng định luật Ohm:
- Tính điện trở của bóng đèn:
- Dữ liệu: Điện áp 220V, công suất 60W.
- Bước 1: Tính dòng điện: I = P / V = 60 / 220 ≈ 0.27A.
- Bước 2: Tính điện trở: R = V / I = 220 / 0.27 ≈ 815Ω.
- Xác định điện áp cần thiết cho động cơ:
- Dữ liệu: Động cơ cần dòng điện 2A, điện trở 15Ω.
- Tính: V = I × R = 2 × 15 = 30V.
- Kiểm tra mạch điện an toàn:
- Một dây dẫn có điện trở 0.5Ω, dòng điện tối đa cho phép là 10A.
- Tính điện áp tối đa: V = I × R = 10 × 0.5 = 5V.
- Nếu điện áp vượt quá 5V, dây dẫn có nguy cơ quá tải.
Câu hỏi thường gặp về định luật Ohm
1. Định luật Ohm phát biểu như thế nào?
Định luật Ohm nói rằng: Cường độ dòng điện đi qua một vật dẫn sẽ tăng nếu điện áp tăng, và giảm nếu điện áp giảm – miễn là điện trở không đổi.
2. Định luật Ohm được dùng để làm gì?
Định luật này giúp tính toán và kiểm tra các giá trị trong mạch điện như:
Dòng điện chạy qua
Điện áp cần thiết
Mức tiêu hao điện năng
Nó cũng giúp dự đoán điện trở, độ sụt áp trên thiết bị điện.
3. Định luật Ohm có phải là định luật phổ quát không?
Không. Định luật Ohm không áp dụng cho tất cả mọi vật liệu. Nó chỉ đúng với vật liệu tuyến tính (ohmic) như sắt, đồng – nơi điện trở không đổi. Đối với các vật liệu phi tuyến (non-ohmic) như chất bán dẫn (ví dụ: diode, transistor), định luật này không còn đúng nữa.
4. Vì sao định luật Ohm không áp dụng cho chất bán dẫn?
Chất bán dẫn là các thiết bị phi tuyến – nghĩa là:
Khi thay đổi điện áp, dòng điện không tăng đều.
Tỷ lệ giữa điện áp và dòng điện không còn là hằng số → định luật Ohm không còn phù hợp.
5. Khi nào định luật Ohm không còn chính xác?
Định luật Ohm không đúng trong các trường hợp sau:
Thiết bị điện tử như diode, transistor, IC.
Khi nhiệt độ, áp suất hoặc điều kiện môi trường thay đổi làm thay đổi điện trở vật liệu.
Mạch điện có dòng điện xoay chiều phức tạp hoặc mạch phi tuyến.
