Cách đo MOSFET cho các thiết bị chuyên dụng chi tiết
Cách đo MOSFET đúng chuẩn là kỹ năng quan trọng giúp kỹ thuật viên phát hiện lỗi linh kiện, đảm bảo mạch điện hoạt động ổn định và an toàn. MOSFET được sử dụng rộng rãi trong các thiết bị điện tử hiện đại nhờ khả năng chuyển mạch nhanh và hiệu suất cao. Việc kiểm tra linh kiện này đòi hỏi hiểu biết về nguyên lý hoạt động cũng như các thiết bị đo chuyên dụng. Bài viết này Testo Store sẽ hướng dẫn chi tiết cách đo MOSFET chính xác trong từng bước và lưu ý quan trọng để đạt kết quả tin cậy nhất.

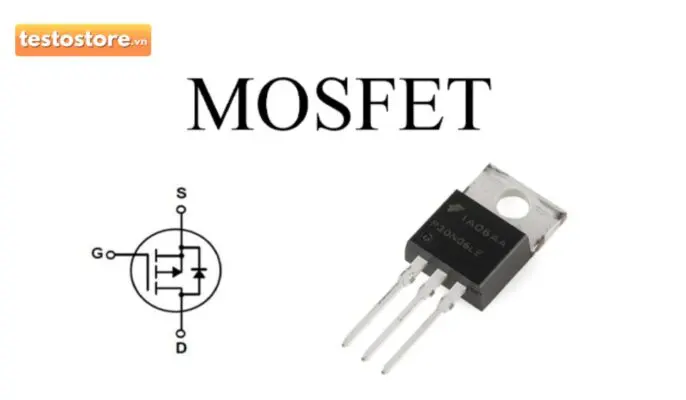

MOSFET là gì?
MOSFET (viết tắt của Metal-Oxide-Semiconductor Field-Effect Transistor) là một loại transistor hiệu ứng trường, được sử dụng rộng rãi trong các mạch điện tử nhờ khả năng chuyển mạch nhanh và hiệu suất cao. MOSFET có hai loại chính: MOSFET kênh N và MOSFET kênh P, tương ứng với hạt mang điện chính là electron hoặc lỗ trống.
MOSFET thường được dùng trong các ứng dụng điện áp cao, khuếch đại âm thanh, bộ điều khiển, máy tính, máy biến tần và các thiết bị nguồn xung. Để MOSFET hoạt động ổn định, việc đo đạc và kiểm tra MOSFET đúng cách là rất cần thiết.

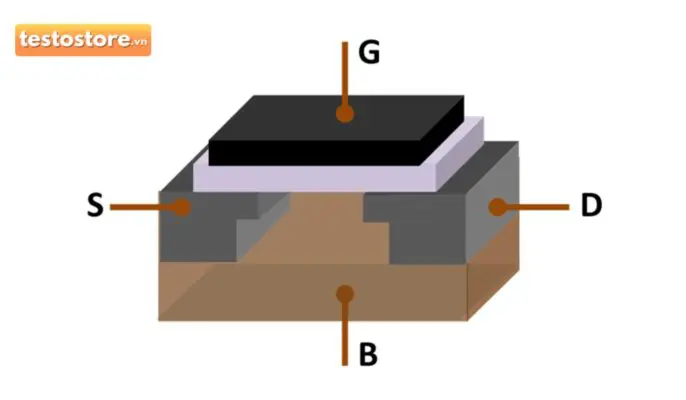

Tại sao cần kiểm tra MOSFET?
Việc kiểm tra MOSFET giúp đánh giá linh kiện còn hoạt động tốt hay đã hỏng, đồng thời xác định các thông số điện áp, điện trở, dòng điện để thiết lập mạch hoạt động đạt hiệu suất cao. Trong thực tế, MOSFET có thể bị hỏng do quá dòng, quá áp hoặc do nhiệt độ quá cao. Kiểm tra MOSFET định kỳ còn giúp hạn chế nguy cơ cháy mạch, hỏng thiết bị khi MOSFET bị rò rỉ hoặc đoản mạch, từ đó tăng tuổi thọ thiết bị và đảm bảo an toàn trong vận hành. Ngoài ra, trong các ứng dụng công nghiệp nơi thiết bị phải hoạt động liên tục 24/7, việc phát hiện sớm linh kiện lỗi đóng vai trò rất lớn trong việc giảm thời gian chết của hệ thống. Đó là lý do vì sao việc nắm vững cách đo MOSFET đúng chuẩn là kỹ năng không thể thiếu đối với kỹ sư điện tử. Biết cách đo MOSFET sẽ giúp người dùng phát hiện và xử lý lỗi nhanh chóng.
Quy trình đo và kiểm tra MOSFET chi tiết
1. Kiểm tra bảng dữ liệu (datasheet)s
Tìm datasheet theo mã linh kiện trên MOSFET để biết rõ sơ đồ chân (G, D, S), giới hạn điện áp (Vds), dòng điện (Id), điện áp ngưỡng (Vgs(th)) và điện trở Rds(on). Việc đọc datasheet giúp người đo biết được điều kiện lý tưởng để MOSFET hoạt động và giới hạn chịu đựng của linh kiện. Đây là bước cơ bản nhưng cực kỳ quan trọng trước khi thực hiện bất kỳ phép đo nào. Nếu chưa nắm được cách đo MOSFET, hãy bắt đầu từ bước đọc bảng dữ liệu.
2. Kiểm tra tính liên tục

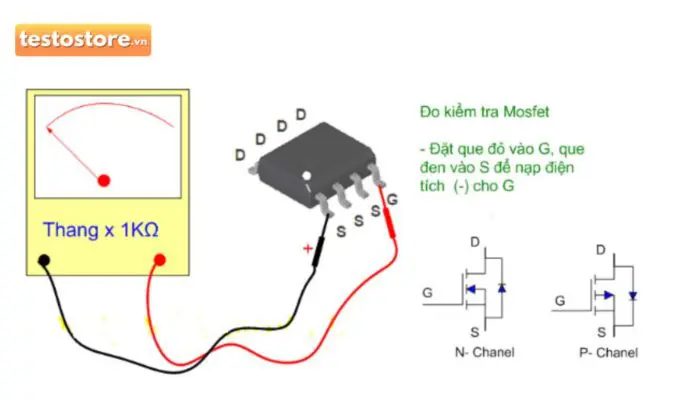

Sử dụng đồng hồ vạn năng để đo điện trở giữa các chân G-D, D-S, G-S. Trị số quá thấp hoặc bằng 0 có thể là MOSFET bị hỏng do chập. Trong trạng thái bình thường, MOSFET không dẫn dòng khi không có điện áp tại chân Gate, do đó nếu có sự dẫn điện thì cần xem xét kỹ càng. Đây là một bước quan trọng trong quá trình cách đo MOSFET nhằm xác định tình trạng ban đầu của linh kiện.
3. Kiểm tra điện áp ngưỡng (Vgs(th))
Cấp điện áp vào chân G, đo sự thay đổi dòng điện từ Drain để xác định ngưỡng điện áp mà MOSFET bắt đầu dẫn. Đây là thông số quan trọng để xác định khả năng bật tắt của linh kiện. Nếu Vgs(th) thấp hơn mức chuẩn hoặc quá cao, điều đó chứng tỏ MOSFET đã bị suy giảm khả năng điều khiển. Hầu hết kỹ thuật viên khi học cách đo MOSFET đều cần làm quen với bước kiểm tra này.
4. Kiểm tra hoạt động bật/tắt
Bật tắt MOSFET bằng điện áp cổng và quan sát thay đổi điện áp giữa Drain-Source. Khi Gate có điện áp điều khiển phù hợp, MOSFET sẽ cho dòng chạy từ D đến S. Nếu không có hiện tượng này, MOSFET có thể đã chết hoặc bị đứt mạch bên trong.
5. Kiểm tra rò rỉ cổng (Gate)
Sử dụng đồng hồ vạn năng đo dòng rò từ chân G sang S hoặc D. Dòng rò cao là dấu hiệu linh kiện bị hỏng, vì chân Gate thường được cách ly tốt với các chân còn lại. Việc rò điện ở đây có thể khiến mạch điều khiển hoạt động không ổn định hoặc gây ra hiện tượng dẫn sai.
6. Kiểm tra điện trở Drain – Source (Rds(on))
Cấp dòng cố định qua D-S, sau đó đo điện áp để tính Rds(on). Rds(on) cao hơn mức chuẩn cho thấy MOSFET mất đi khả năng dẫn và làm tổn hao điện năng trong quá trình hoạt động. Đây là yếu tố then chốt ảnh hưởng đến hiệu suất tổng thể của hệ thống điện tử. Cách đo MOSFET hiệu quả luôn cần đến bước kiểm tra điện trở này để đảm bảo chất lượng linh kiện.
7. Kiểm tra hiệu suất nhiệt
Chạy MOSFET dưới dòng lớn trong thời gian ngắn, đo nhiệt độ bề mặt bằng camera nhiệt hoặc cảm biến hồng ngoại. Nhiệt độ tăng nhanh chứng tỏ MOSFET không còn hoạt động hiệu quả hoặc hệ thống tản nhiệt không đảm bảo. Nếu MOSFET hoạt động bình thường, nhiệt độ sẽ ổn định trong phạm vi an toàn.
Các thiết bị chuyên dụng dùng để đo MOSFET

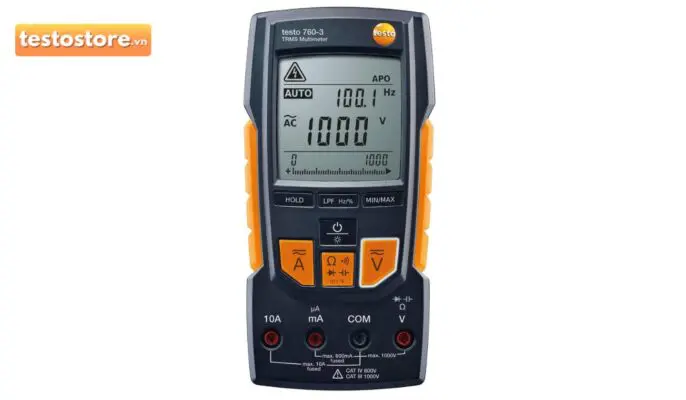

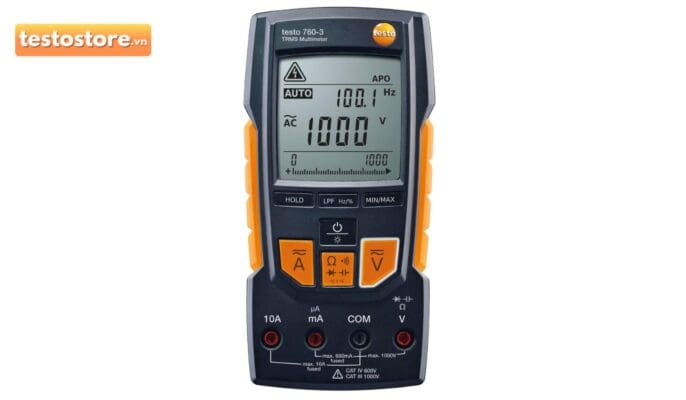

Đồng hồ vạn năng
Đồng hồ vạn năng là thiết bị đo điện áp, điện trở, dòng điện đơn giản và phổ biến nhất. Dùng để kiểm tra Rds(on), đo Vgs(th), kiểm tra rò rỉ hoặc mạch hở. Thiết bị này có thể dùng để xác định nhanh trạng thái bật/tắt và mức độ hư hỏng của MOSFET. Việc sử dụng đồng hồ vạn năng đúng cách giúp phát hiện lỗi mà không cần tháo linh kiện khỏi mạch, tiết kiệm thời gian đáng kể. Đây là một trong những cách đo MOSFET được áp dụng phổ biến nhất hiện nay, kể cả trong môi trường học thuật lẫn công nghiệp.
Máy hiện sóng (Oscilloscope)
Cho phép quan sát tín hiệu ra vào MOSFET trong thời gian thực. Đây là thiết bị không thể thiếu khi đánh giá hiệu suất chuyển mạch hoặc kiểm tra các hiện tượng nhiễu. Máy hiện sóng đặc biệt hữu ích trong các hệ thống hoạt động ở tần số cao, nơi các hiện tượng quá độ có thể ảnh hưởng đáng kể đến hoạt động của linh kiện.
Máy phát hàm (Function Generator)
Thiết bị tạo ra các tín hiệu sin, vuông, tam giác với tần số và biên độ có thể điều chỉnh. Khi kết hợp với máy hiện sóng, máy phát hàm cho phép mô phỏng hoạt động thực tế của MOSFET dưới điều kiện làm việc khác nhau. Nhờ đó, người kỹ thuật có thể kiểm tra độ ổn định và khả năng đáp ứng tín hiệu của MOSFET một cách trực quan.
Nguồn điện DC
Dùng để cấp nguồn cho MOSFET hoạt động, điều chỉnh chính xác điện áp Vgs và đo các thông số như Vds, Id. Một nguồn điện DC ổn định là điều kiện tiên quyết để kiểm tra MOSFET chính xác, đặc biệt là trong các bài kiểm tra điện áp ngưỡng hoặc kiểm tra dòng dẫn. Đây là thành phần quan trọng trong mọi hướng dẫn cách đo MOSFET.
Lưu ý khi đo MOSFET để đảm bảo độ chính xác
Để quá trình kiểm tra MOSFET đạt độ tin cậy cao nhất, cần lưu ý một số điểm quan trọng như: xả điện tích trước khi đo bằng cách dùng tô-vít hoặc dây dẫn nối tắt G-D-S, sử dụng đồng hồ vạn năng kim thay vì đồng hồ số khi đo điện trở Rds(on) để có kết quả chính xác hơn, tránh nhiễu điện bằng cách sử dụng nguồn điện ổn định và kiểm tra trong môi trường có kiểm soát. Bên cạnh đó, không nên kiểm tra MOSFET khi đang lắp trên mạch điện phức tạp nếu không có kinh nghiệm, vì điều này có thể dẫn đến kết quả sai lệch do ảnh hưởng từ các linh kiện khác.
Chọn cách đo MOSFET phù hợp và an toàn
Việc hiểu rõ cách đo MOSFET là yếu tố quan trọng để đánh giá và sử dụng linh kiện đúng cách. Tùy theo mục đích sử dụng, bạn có thể lựa chọn các phương pháp và thiết bị kiểm tra phù hợp. Hy vọng bài viết này sẽ giúp bạn hiểu rõ hơn về quy trình đo, cách sử dụng thiết bị đo MOSFET và đảm bảo độ chính xác trong từng thao tác. Dù bạn là người mới bắt đầu hay là một kỹ thuật viên chuyên nghiệp, việc nắm vững kiến thức này sẽ giúp bạn tự tin hơn khi làm việc với các mạch điện tử hiện đại. Đừng quên áp dụng đúng cách đo MOSFET để đảm bảo hiệu quả và an toàn trong mọi thao tác kỹ thuật.
